具有2个HDMI2.0输出的4K LED视频处理器,支持8Kx2K容量
输入模块设计涵盖了各种必需品
具有向下容量的HDMI2.0 DP1.2和4K @ 60Hz输入
双通道HDMI2.0 4K @ 60Hz输出
最多显示6层
淡入淡出在任何输入通道之间切换
支持多种4K解决方案的4种操作模式
灵活的图像质量调整
级联拆分,严格同步
数量:

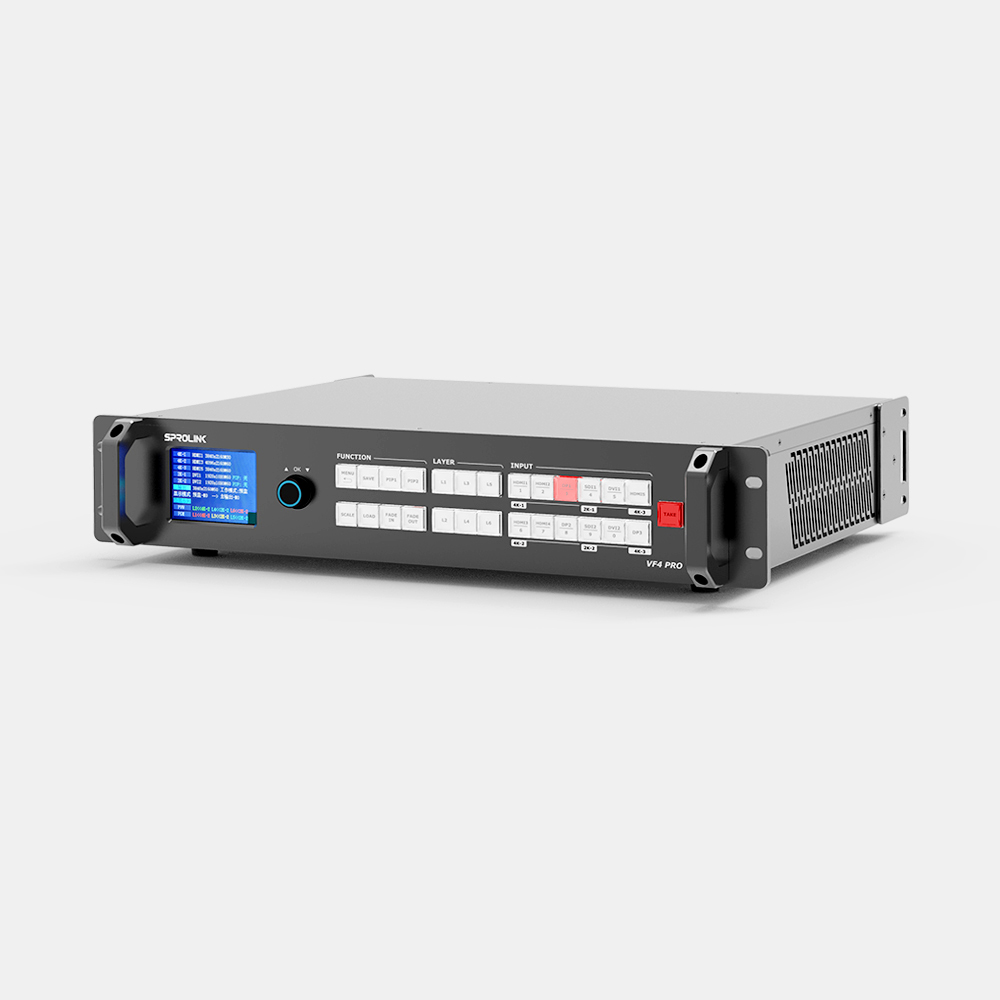

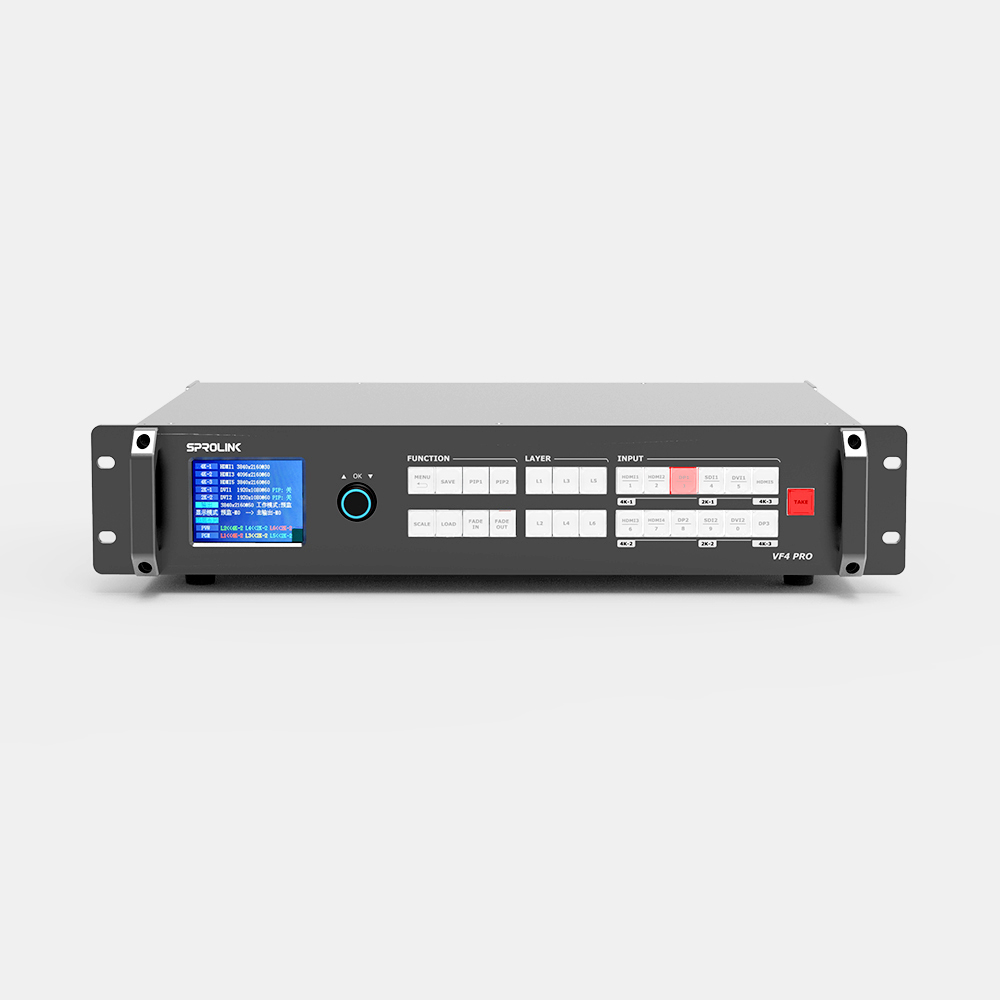

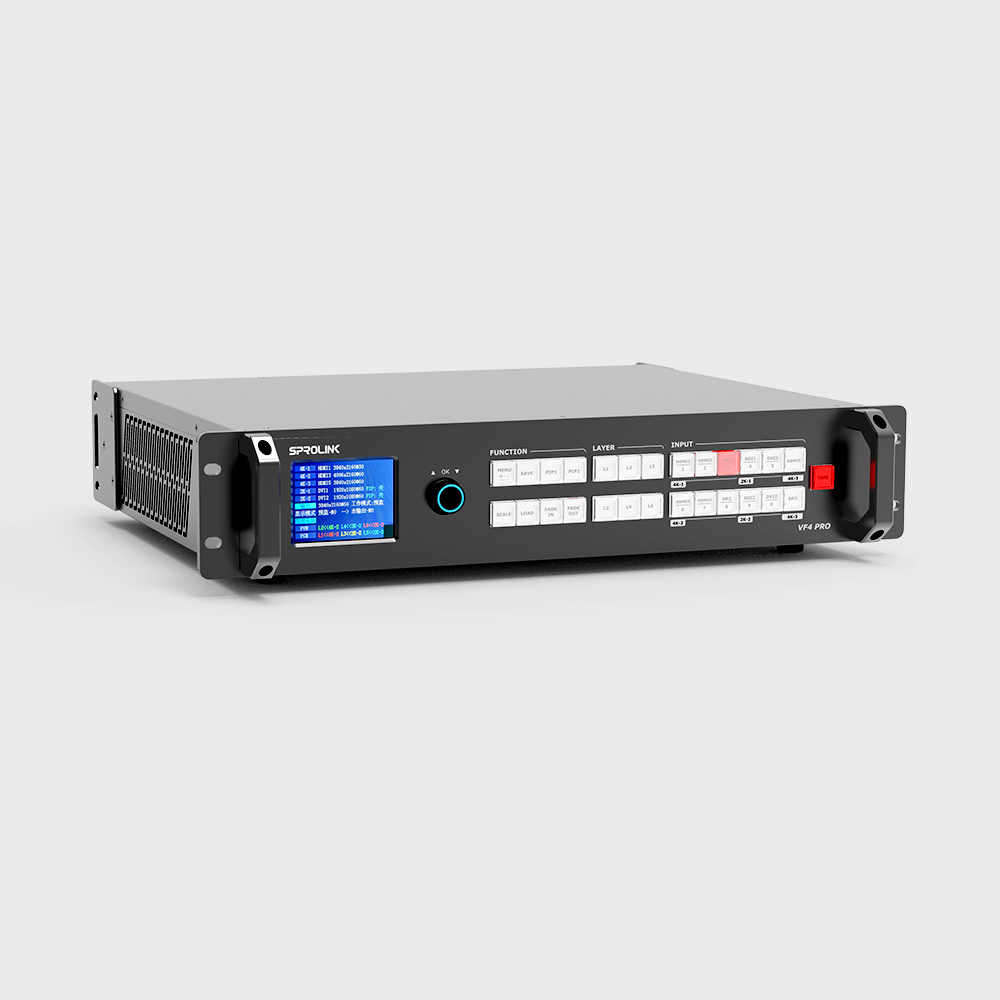

VF4专业版 是具有模块化I / O设计的4K LED视频处理器和切换器。它继承了VF4的卓越性能,支持多个4K 60hz输入和双通道HDMI 2.0输出,最大显示8K x 2K。


借助先进的SPROLINK技术,VF4 PRO具备4种工作模式,充分利用了双通道HDMI2.0输出。 VF4 PRO旨在满足纯4K显示屏的多样性需求。


通过与4K LED发送卡配合使用,VF4 PRO是4K及以上LED显示解决方案的最佳4K视频处理器之一。

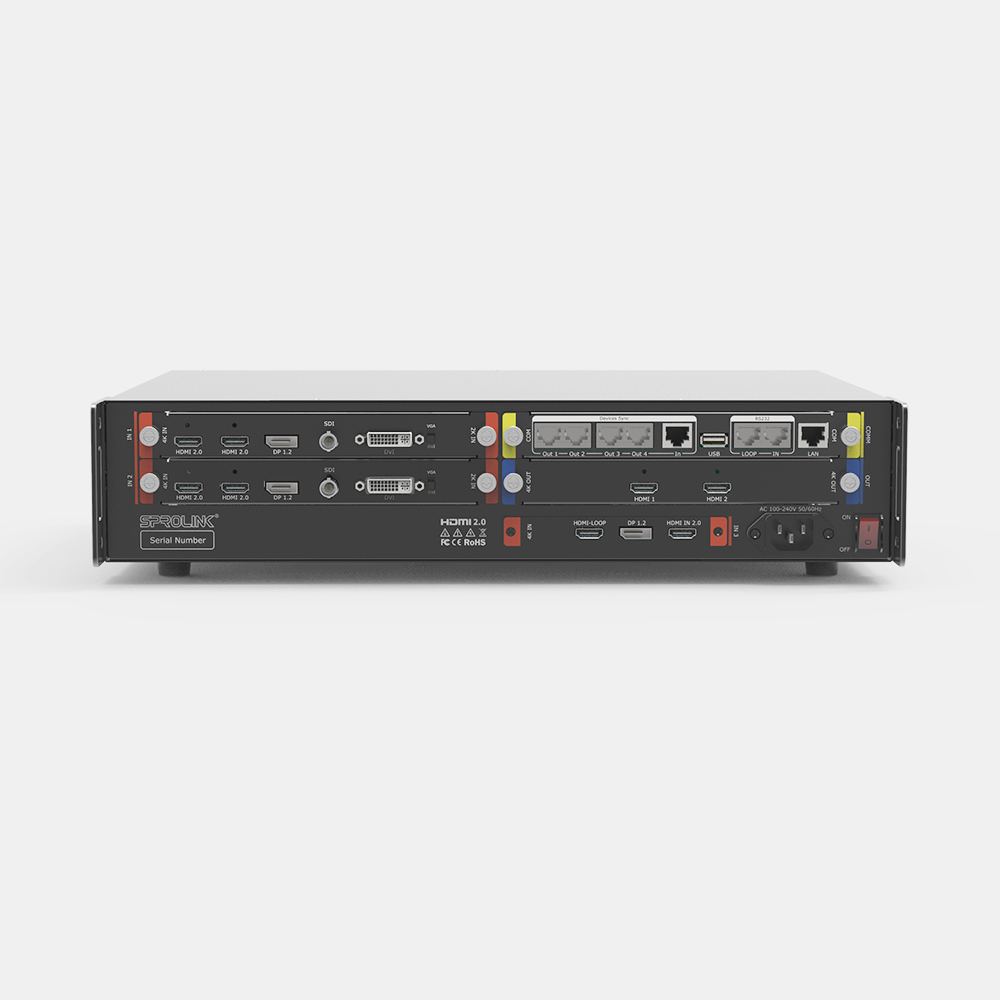

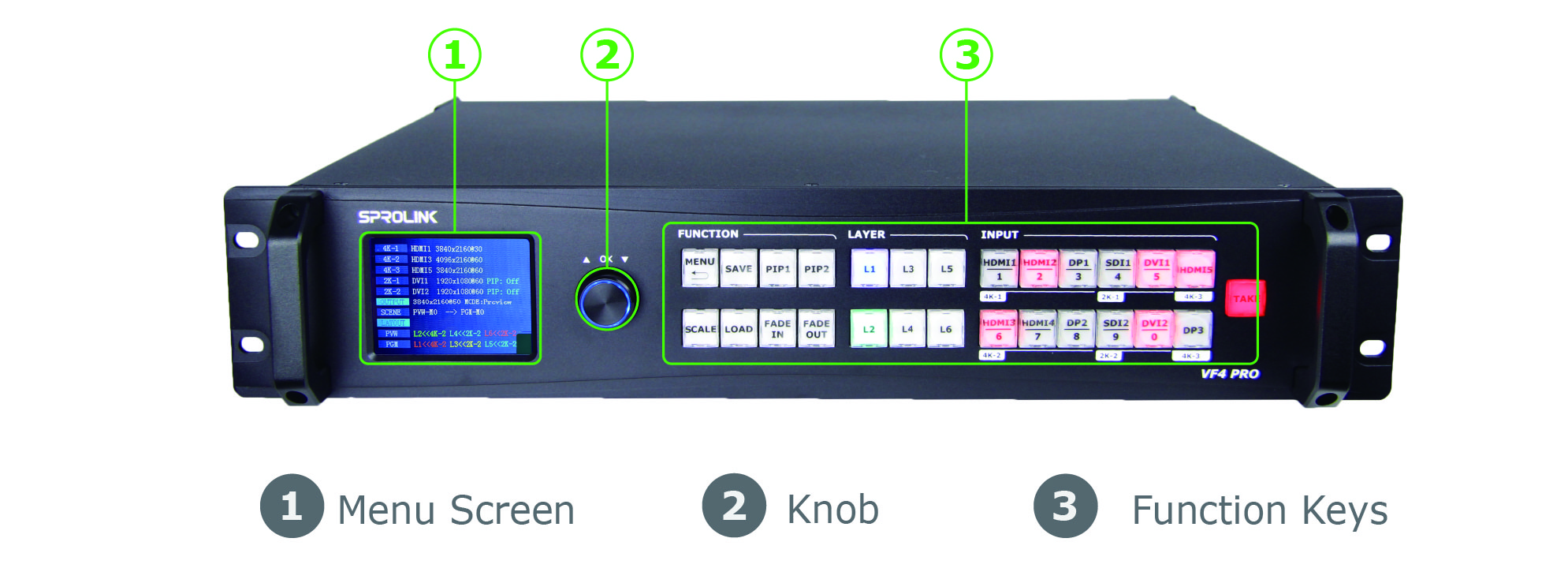

前后面板简介

VF4PRO详情图-副本-01VF4PRO详情图-副本-02



8K x 2K超宽LED显示屏

在拼接模式下,两个HDMI 2.0输出协同工作以支持最大8K x 2K像素的LED显示屏,非常适合超宽LED显示屏应用。

VF4 PRO应用程序8K x 2K

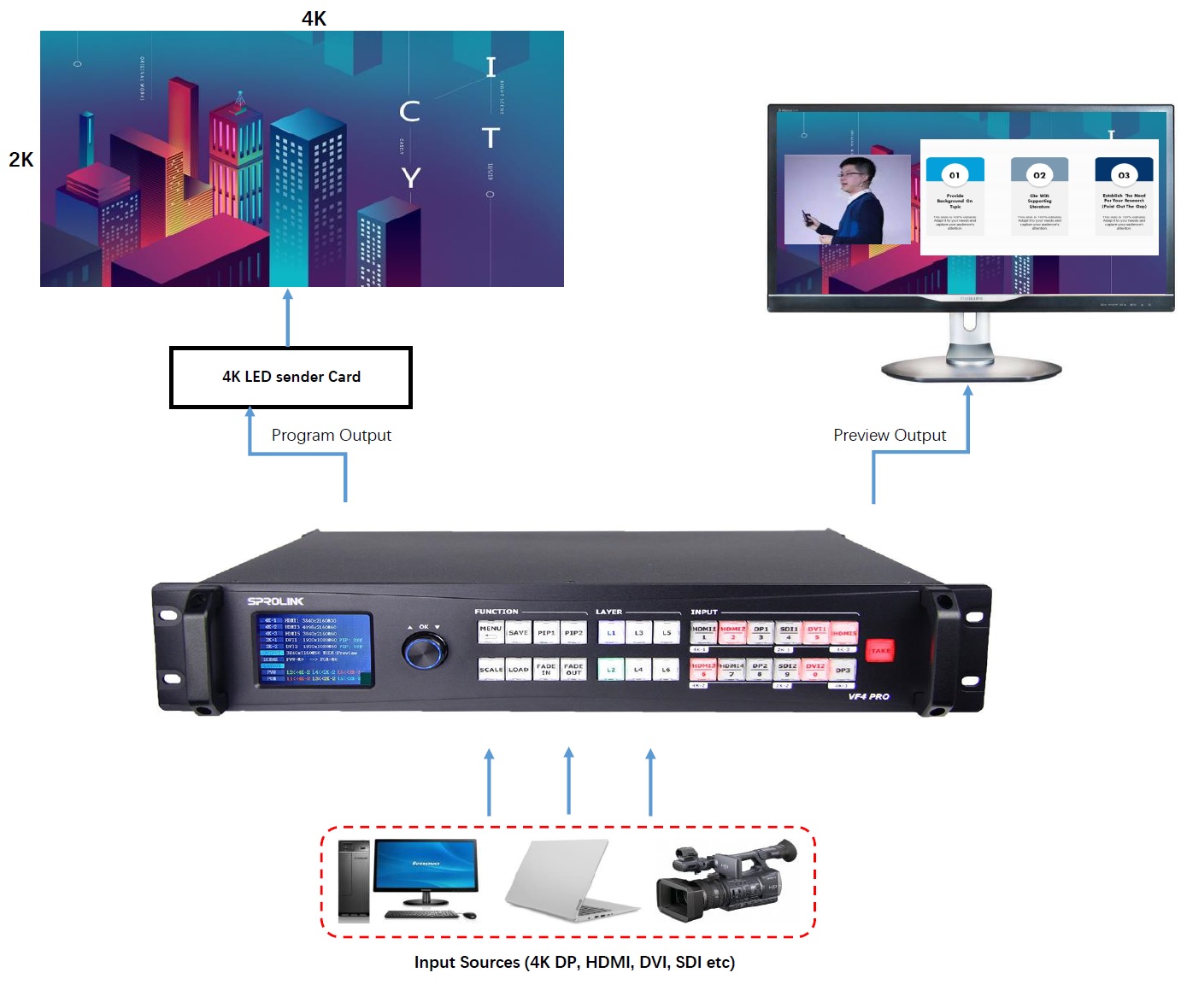

实时事件控制的预览和编程功能

在预览模式下,HDMI1输出为Preview,HDMI2输出为Program,提供淡入淡出过渡效果的预览和节目之间的无缝切换,非常适合现场直播应用。

VF4 PRO应用程序PVW PGM

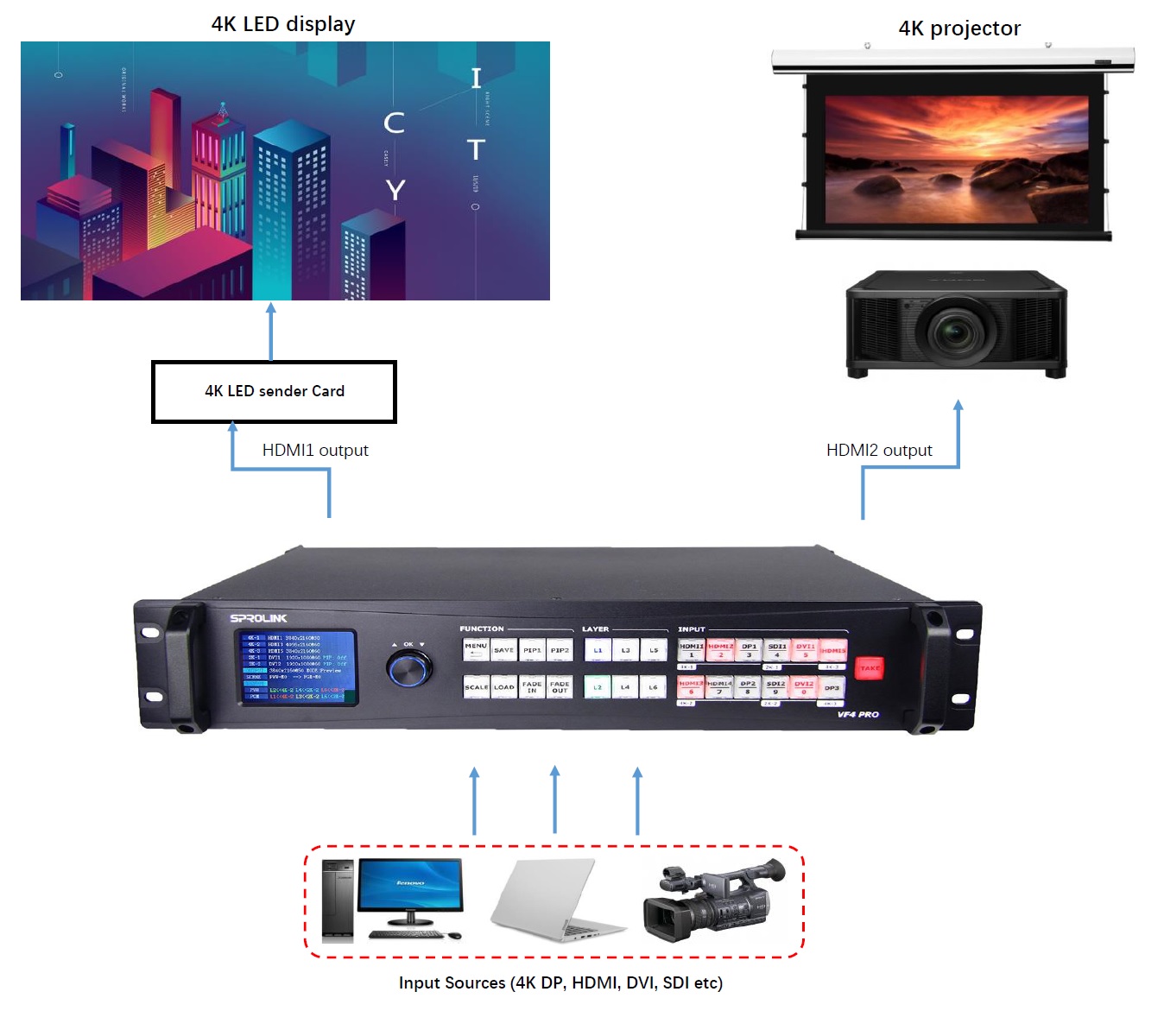

独立控制

在独立模式下,两个HDMI2.0输出独立工作。每个显示单元均可缩放和配置,以控制两个单独的显示单元,即使不是同一类型。

VF4 PRO应用程序独立模式

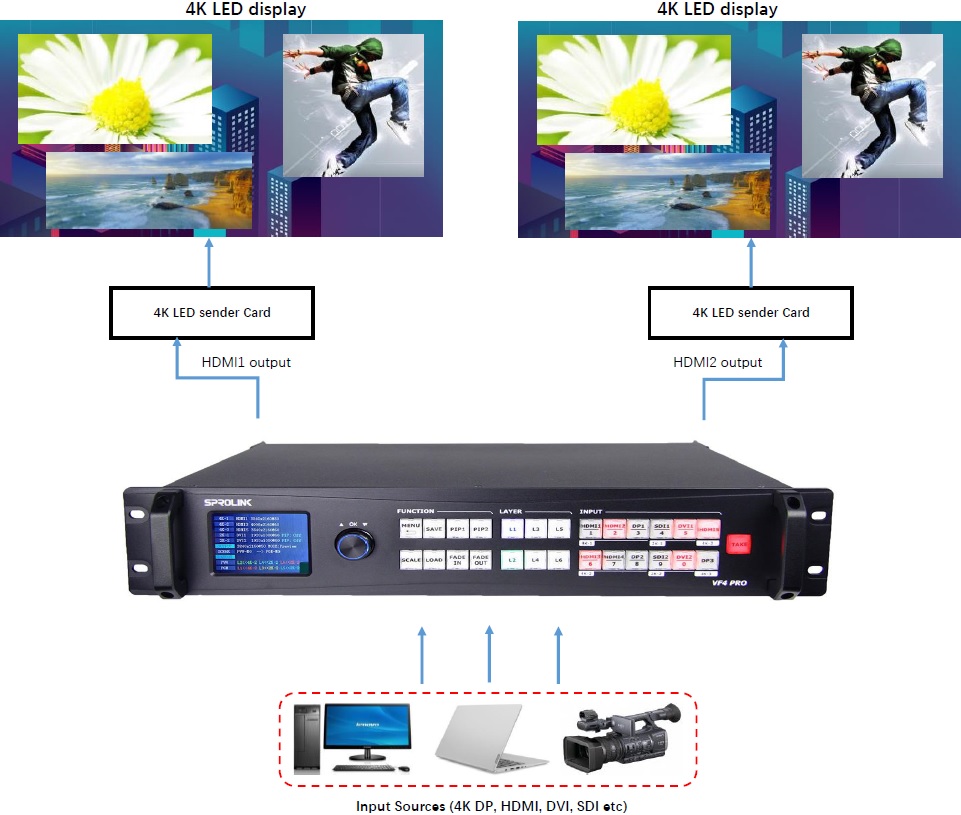

多窗口显示

在标准模式下,处理器可在4K背景上以任意大小和位置放置3个窗口。对于重复显示,两个HDMI输出完全相同。

VF4 PRO应用程序标准模式

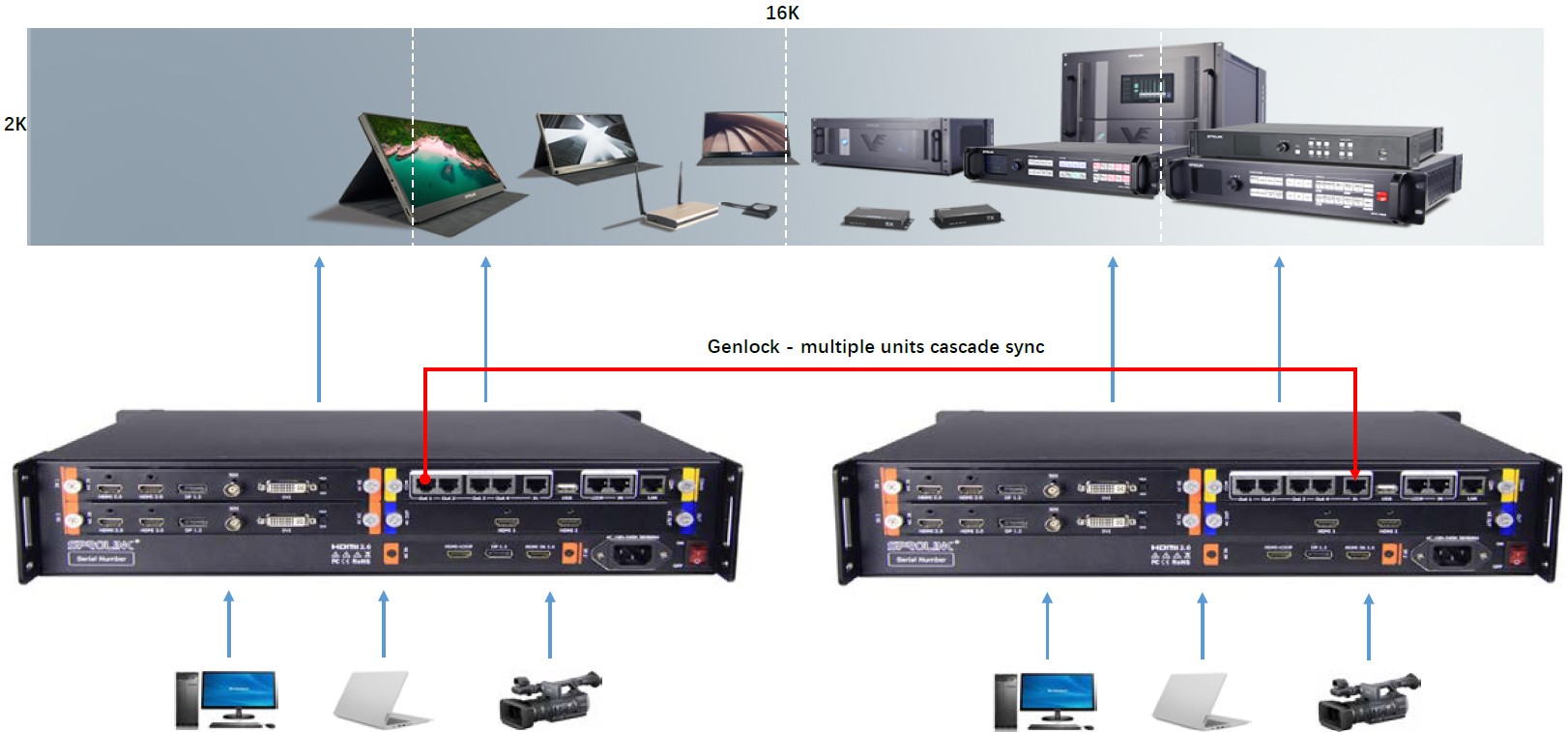

同步多个单元级联,用于更大的显示器

通过用于外部Genlock连接的多个LAN端口,可以将多个VF4 PRO单元同步级联,以用于具有8K2K像素以上的大型显示器。

VF4 PRO级联

VF4 PRO-2-02

连接性输入4K标准4K-12个HDMI 2.0(HDCP2.2)1个DisplayPort 1.2
4K-22个HDMI 2.0(HDCP2.2)1个DisplayPort 1.2
选修的4K-31个HDMI 2.0(HDCP2.2)1个DisplayPort 1.2
1个HDMI 2.0(4K-3环形)
2K选修的2K-11个3G-SDI1个DVI(兼容VGA)
2K-21个3G-SDI1个DVI(兼容VGA)
输出标准
2个HDMI 2.0
通讯局域网1个RJ45
USB1个USB Type A
RS2321个RJ45
环形1个RJ45
根洛克1个RJ45
出去4个RJ45
输入
解析度
4KHDMI 2.0SMPTE:480i | 576i | 720p | 1080i | 1080p | 4K 1K | 2160p
VESA:1024x768 | 1280x720 | 1280x800 | 1280x960 | 1280x1024 | 1400x1050 | 1600x1200 | 1920x1080 1920x1200 | 2048x1152 | 2560x1600 | 3840x1080 | 3840x2160 | 4096x2160
DP1.2SMPTE:480i | 576i | 720p | 1080i | 1080p | 4K 1K | 2160p
VESA:1024x768 | 1280x720 | 1280x800 | 1280x960 | 1280x1024 | 1400x1050 | 1600x1200 | 1920x1080 1920x1200 | 2048x1152 | 2560x1600 | 3840x1080 | 3840x2160 | 4096x2160
2K3G-SDI480i | 576i | 720p | 1080i | 1080p | 1080psf
DVIVESA:800x600 | 1024x768 | 1280x1024 | 1600x1200 | 1920x1080 | 1920x1200 | 2048x1152
输出
解析度

三星720p @ 25/30/50/60 11 oaop@23.98/24/25/29.97 /30/50/59.94/60 I 21 Gop @ 30/50/60

维萨800x600 @ 60 I 1024x768 @ 60 I 1280x768 @ 60 I 1280x800 @ 60 11280x1024 @ 60 I 1360x768 @ 60 I 1366x768 @ 60 l1400x900 @ 60 I 1600x1050 @ 60 I 1600x1200 @ 60 l1680x1050 @ 60 I
1920x1080@23.98/24/25/29.97 /30/50/59.94/60 I 1920x1200 @ 60 I 2048x1152 @ 60 I 2560x812 @ 60 I 2560x816 @ 60 I 2560x1600 @ 60 I 3840x1080 @ 60I 3840x2160@23.98/24/25/29.97 / 30/50/60我4096x2160 @ 50/60
标准
支持的

HDMI接口1.3 | 1.4 | 2.0

显示端口1.1 | 1.1a | 1.2

DVI1.0 | 1.1

显卡VGA-UXGA

SDISD-SDI |高清SDI | 3G-SDI

力量

供应


交流电100〜264V(典型110 / 220V)

50/60赫兹

20瓦
温度
-25℃〜55℃(典型值25℃)
湿度
20%〜90%
重量净重3.0公斤
总重量6.6公斤
方面设备480毫米x 320毫米x 67毫米
包装540毫米x 380毫米x 140毫米
