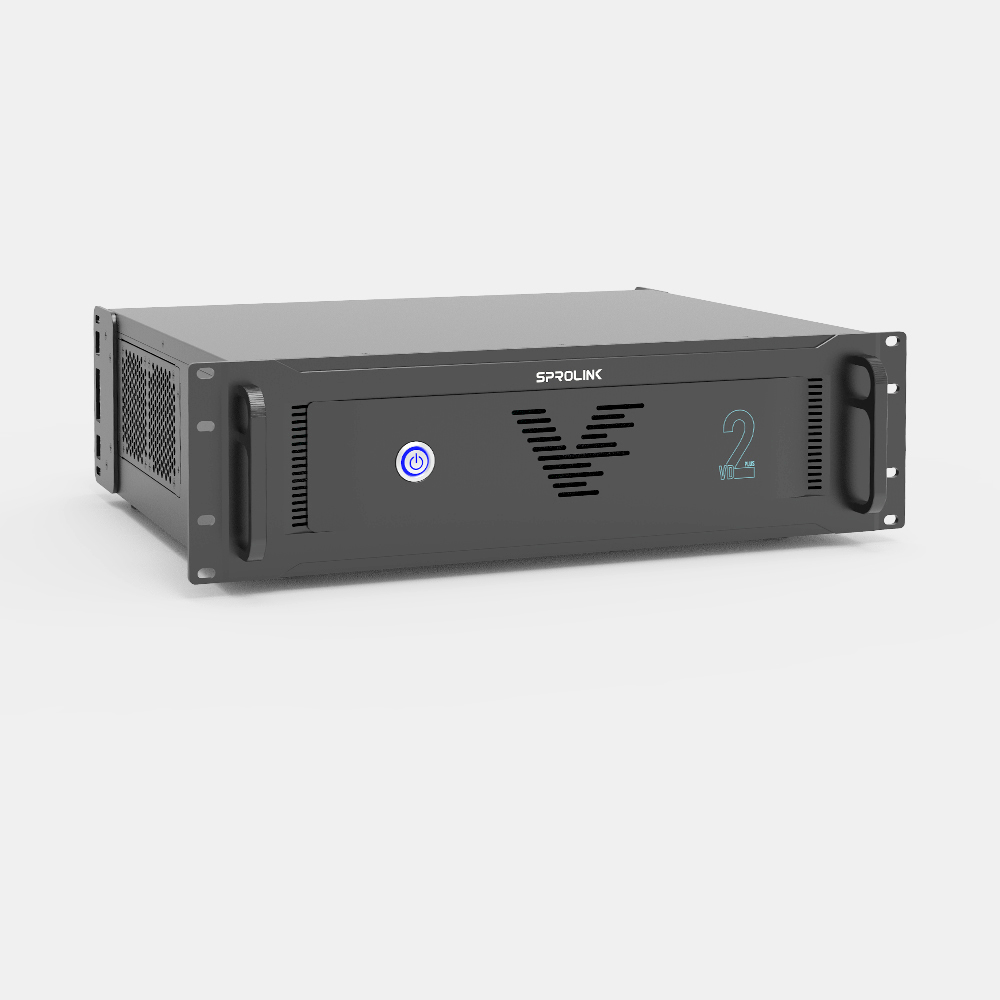

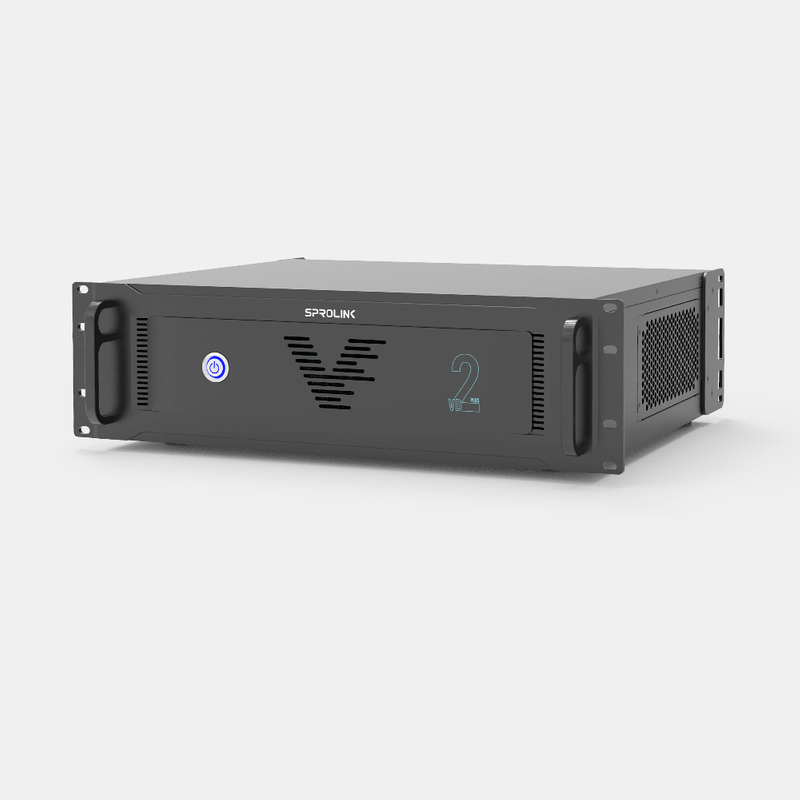

VD2 Plus

分享到:
模块化视频墙控制器
基于硬件的专业视频墙处理器,适用于现代LED / LCD视频墙

•按模块自定义输出分辨率
•EDID管理
•3D拼接和切换
•多通道4K输入的像素到像素拼接
•可视化软件
•IPAD控制
•投影边缘融合
•通过单个端口最多显示8层
•多达288个输入负载和160个输出拼接
数量:

通用视频墙控制器,专为小像素间距LED视频墙和LCD视频墙设计

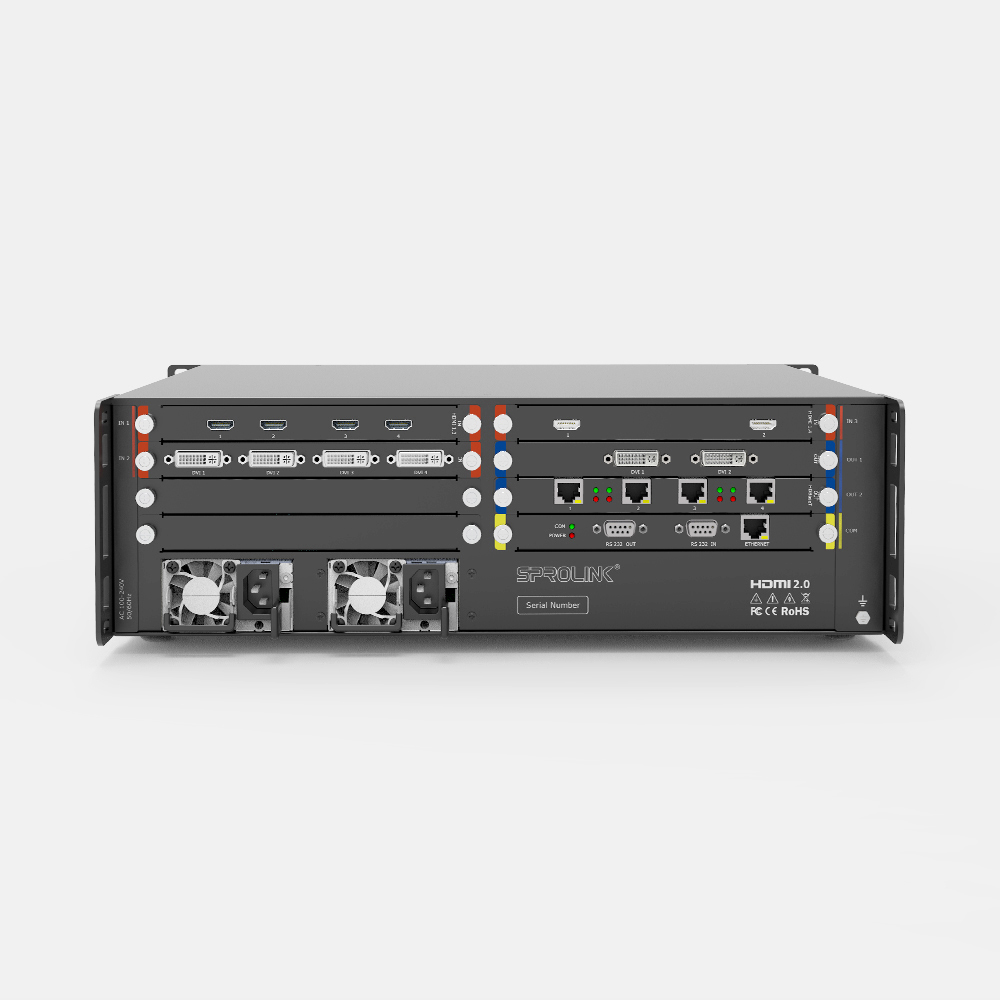

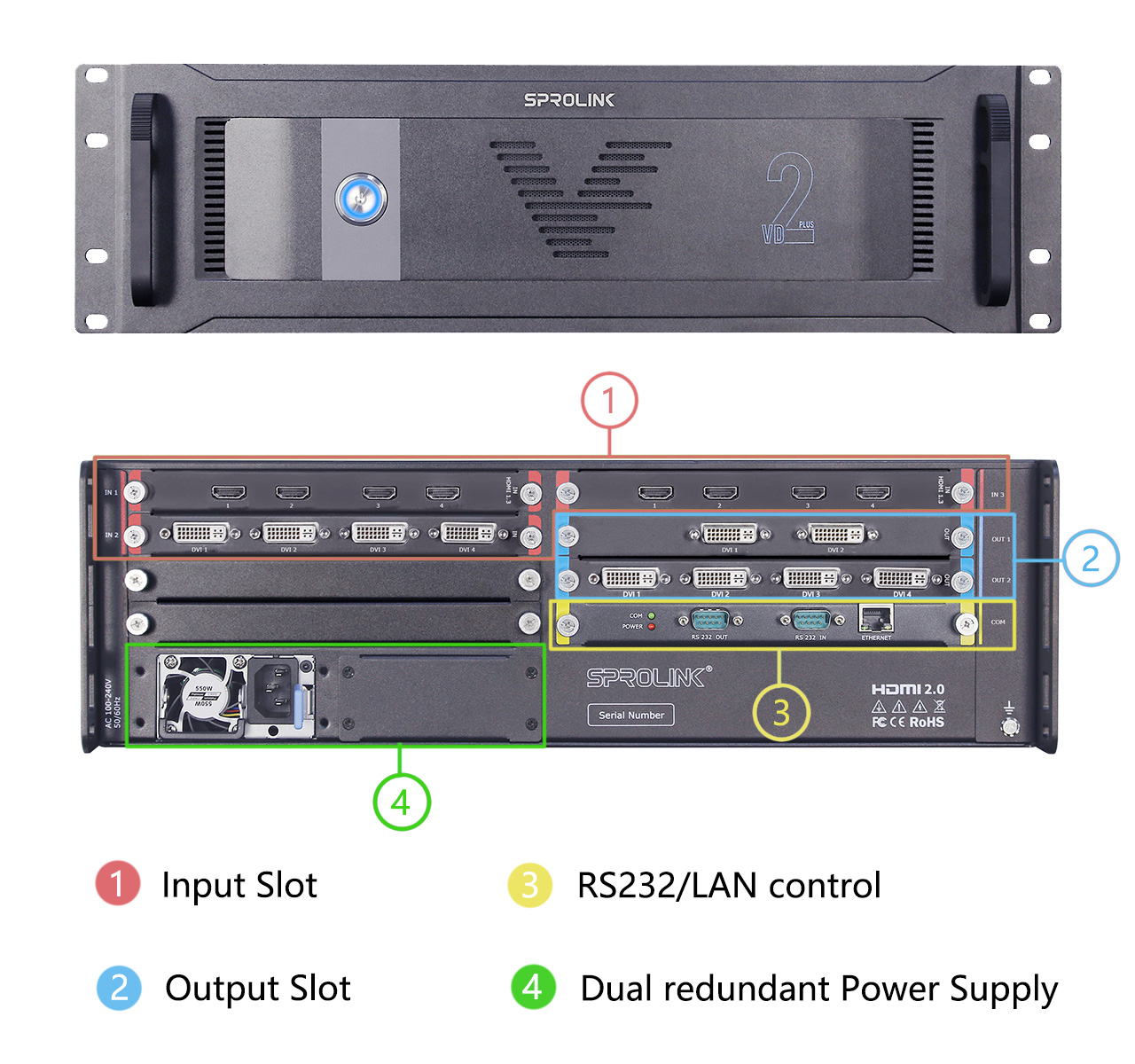

前后面板简介

VD2 Plus面板详情图

  • 模块化卡设计,用于用户定义的输入和输出配置,即插即用,可热插拔。

  • 3个用于输入卡的专用插槽,2个用于输出卡的专用插槽,最多12x8输入和输出。

  • 所有可用于输入和输出的格式卡,包括DVI,SDI,IP解码,HDBaseT,光纤,4K @ 60hz HDMI 2.0和DP1.4等。

  • 适用于控制室,礼堂,剧院等中的小型视频墙。


用于视频墙控制的无缝缩放,切换,路由和多窗口

LED电视墙2

LED电视墙的应用

液晶拼接墙

液晶电视墙的应用


各种控制界面可供选择,包括Web GUI,Windows软件,iOS和Android APP,以及用于第三方控制的控制协议(例如Extron)。

VD系列的控制方法

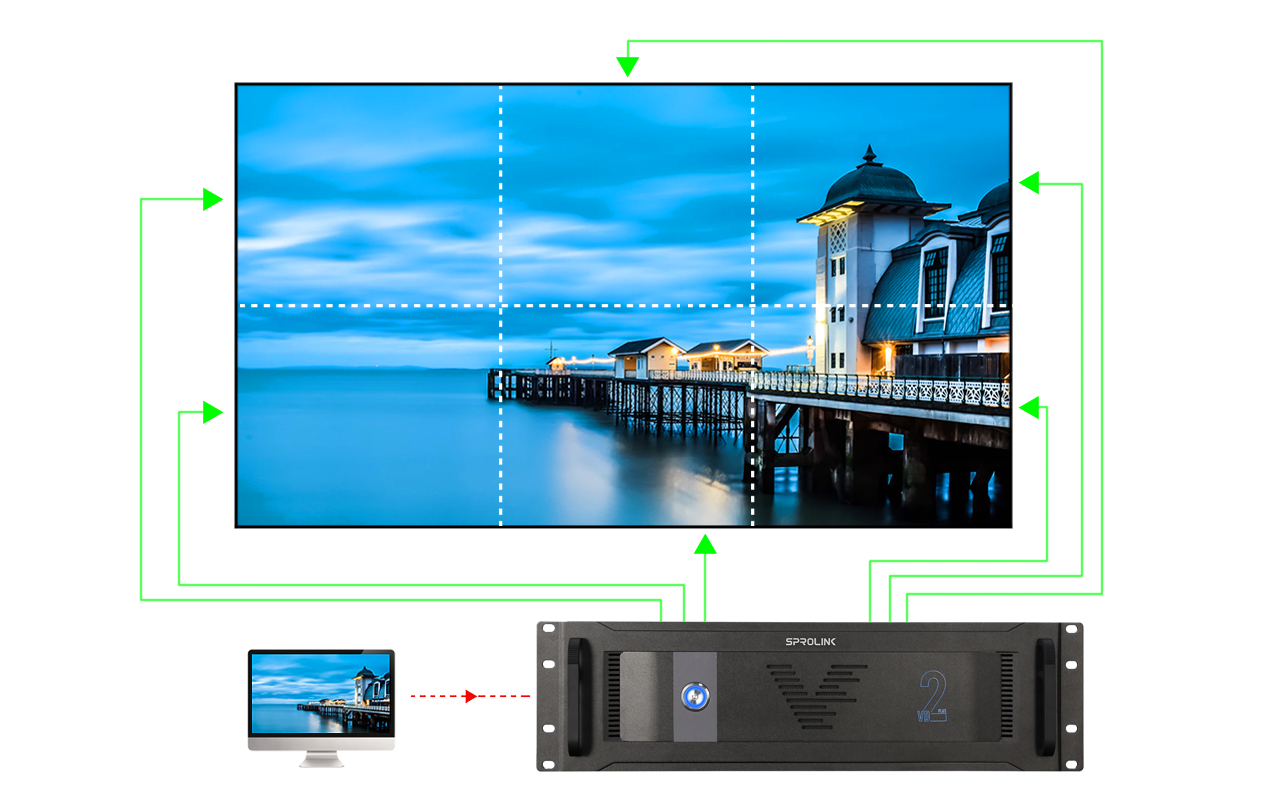

特色应用1

跨所有输出无缝缩放


VD2-PRO详情图_02

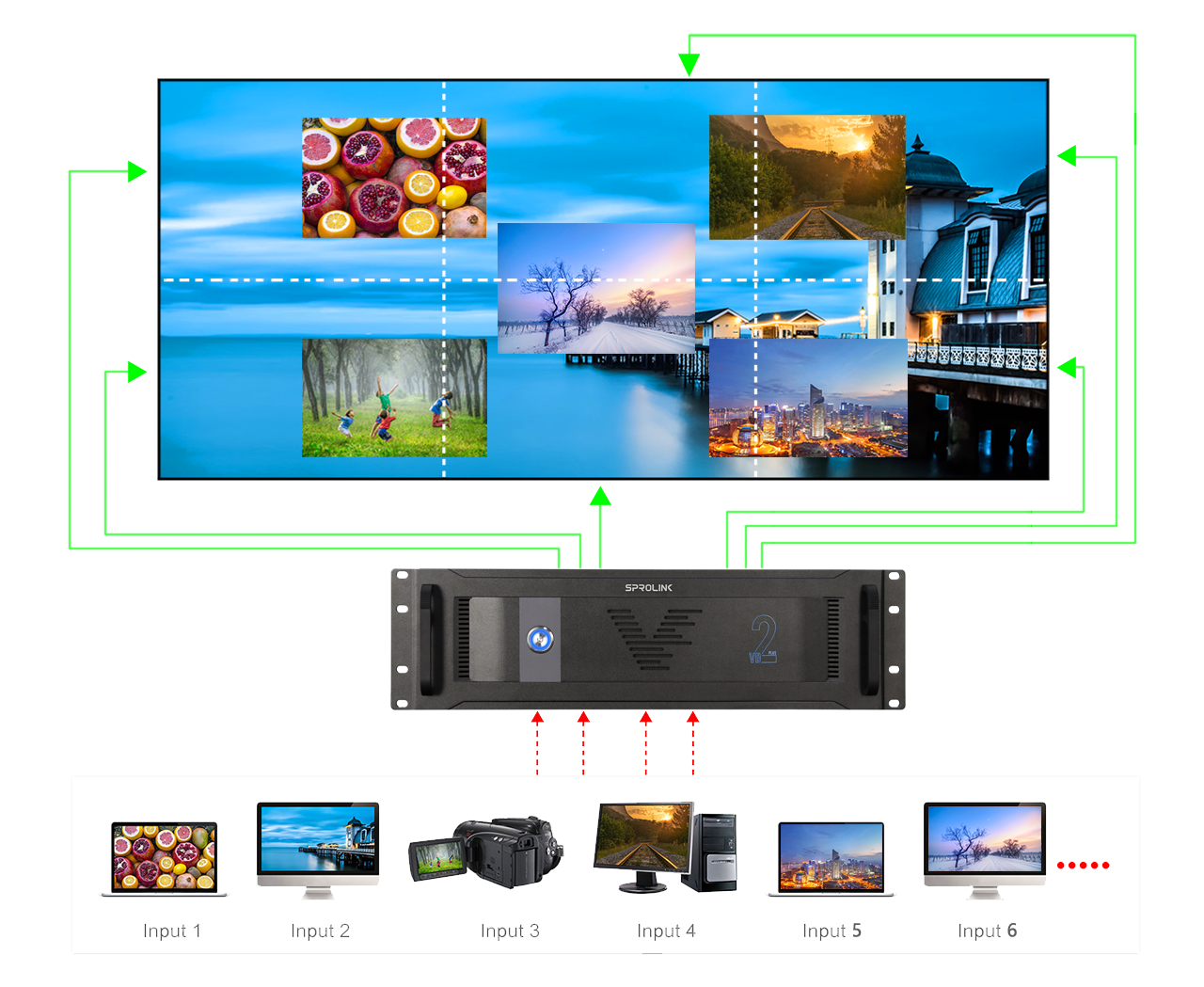

特色应用2:

具有缩放,布线和覆盖的多个输入至多个输出


VD2-PRO详情图_03

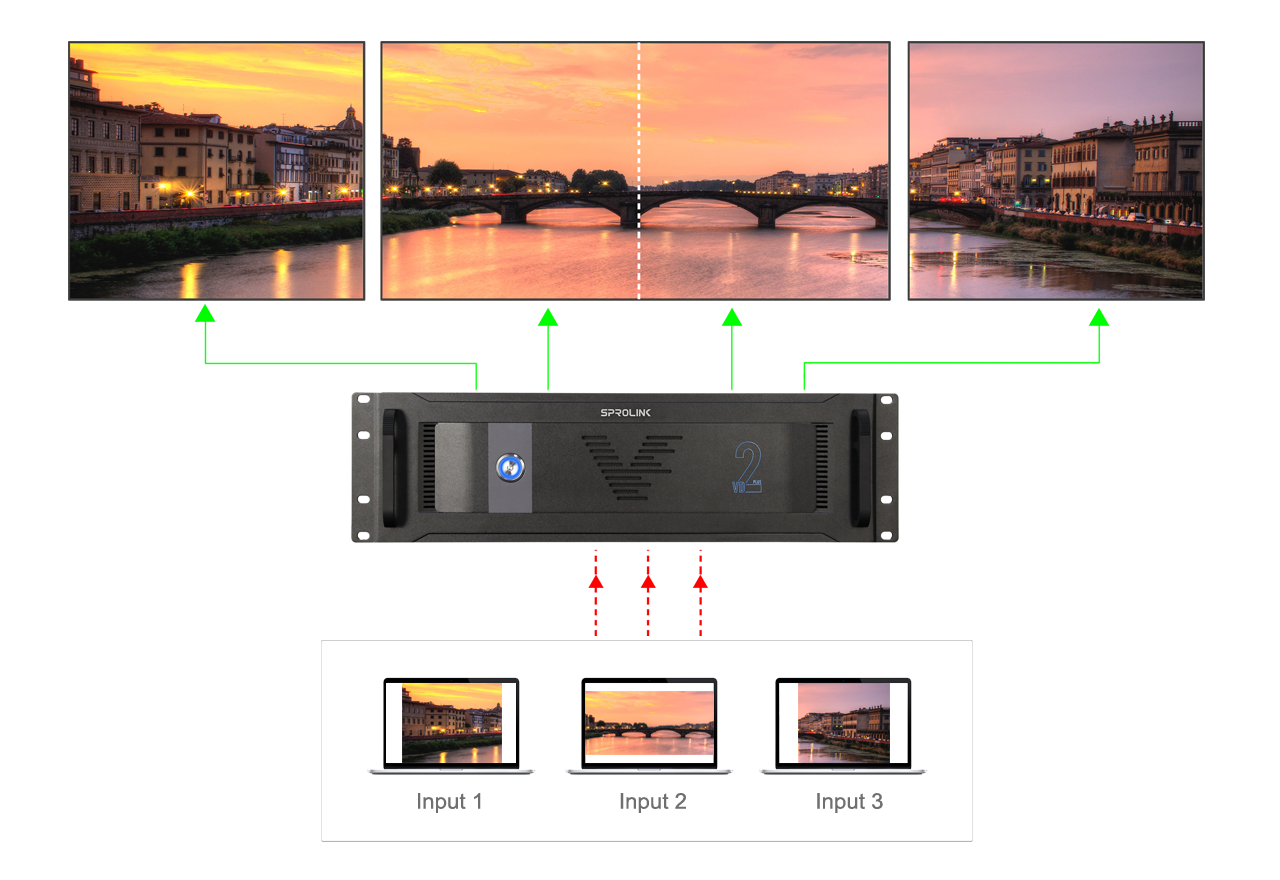

特色应用3:

内部同步可实现多个4K输入像素到像素拼接,适用于超宽视频墙,非常适合舞台LED墙应用。

VD2-PRO详情图_04

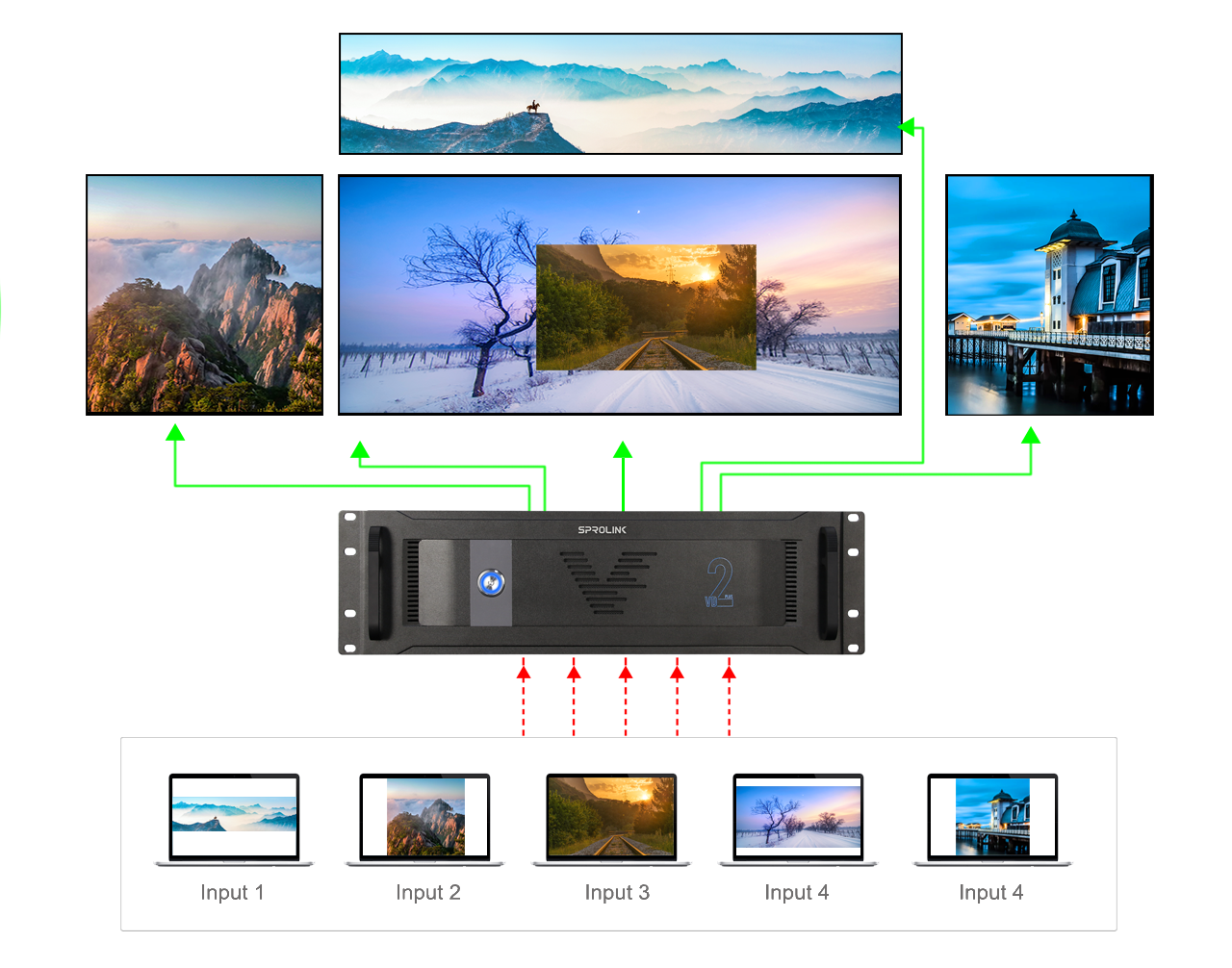

特色应用4:

多个独立的视频墙设置和控制。可以为每个输出卡设置单独的输出分辨率,以支持显示面板和设备的不同分辨率。


VD2-PRO详情图_05

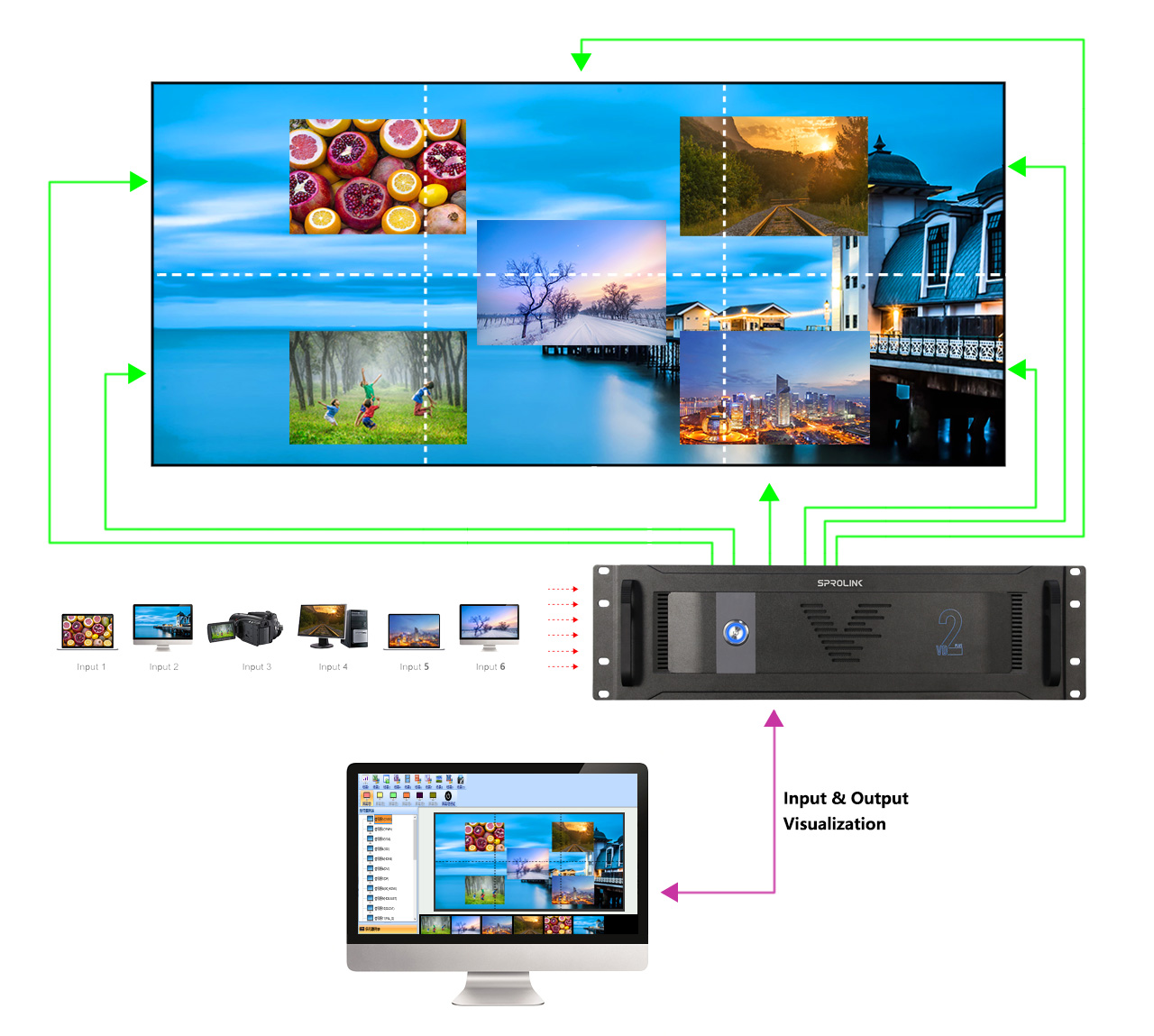

特色应用5

通过IP流技术实时监视输入和输出。可视化的控制软件使操作简单直观。


VD2-PRO详情图_06

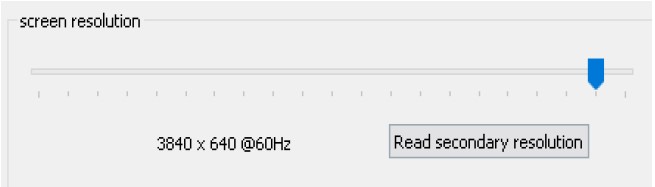

通过卡自定义输出分辨率

按模块自定义输出分辨率

每个安装的输出模块都可以独立配置,以实现水平3840像素和垂直2048像素以内的分辨率,从而使一个设备支持不同分辨率的多个显示器。

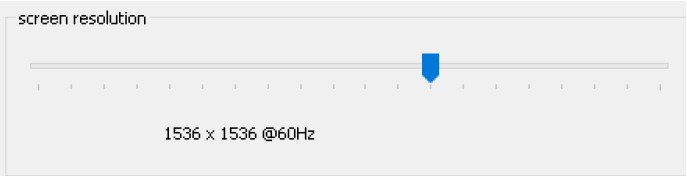

EDID管理

EDID管理

自定义输入EDID:支持程序PC识别自定义分辨率,使“ Pixel by Pixel”更加容易。

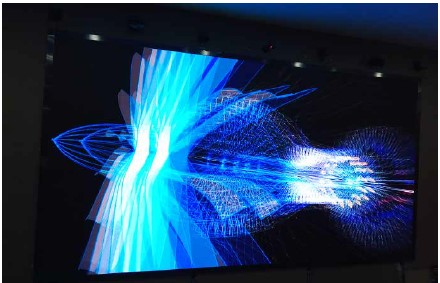

主动3D处理

主动3D处理和拼接

支持左右眼3D拼接模式,120HZ输入和输出3D拼接模式。使用内部Genlock 3D无缝拆分融合,可以通过软件在2D和3D模式之间切换。



4K拼接

4K像素对像素拼接

支持多通道4K输入,通过内部Genlock Sync实现大范围的屏幕像素至像素拼接。

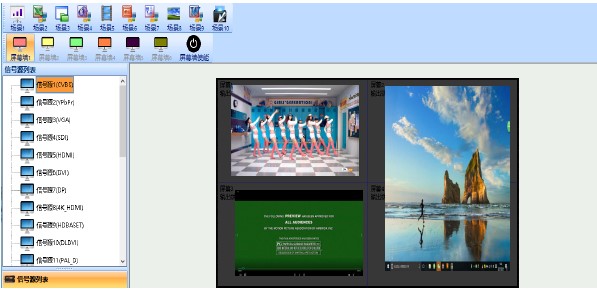

可视化控制软件

可视化控制软件

实时预览和监视板载软件的输入和输出,直观且易于使用。

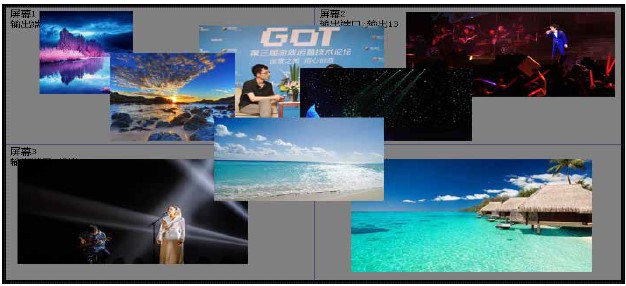

8层显示

单端口最多显示8层

输出模块的一个端口在端口处支持8个图像同时。共8层处理,支持任何重叠视频墙上的任何位置。

iPad控制

通过iPad控制

通过iPAD进行无线控制,支持不同的预设切换。提供用于第三方控制的开放API。


rotation

0-360度旋转拼接

支持不同尺寸,LED / LCD /投影仪等不同显示单元之间的任意度数(0-360)旋转拼接。



VD输入VD输出
