LK9

分享到:

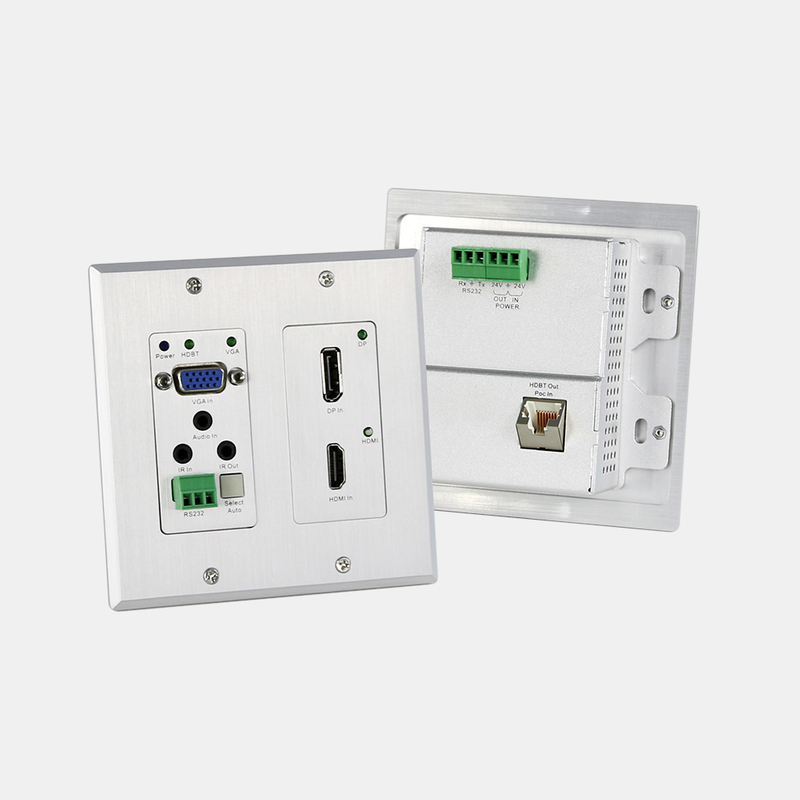

具有HDBaseT输出的HDMI VGA DP三合一切换器,墙埋式。

介绍

LK9是具有HDBaseT输出的HDMI / DP / VGA壁板。它向上发送HDMI,音频,双向RS232和IR信号

单根Cat6 / 6a电缆的最大距离为230ft / 70m。它提供RS232,IR输入和输出,在前面板中嵌入VGA的音频,

用户可以使用前按钮或RS232命令切换信号源。 LED指示灯显示每个输入的状态。

LK9有2种工作模式:自动模式和手动模式。在自动模式下,它将自动检测输入并切换

自动连接到最新连接的源。在手动模式下,用户必须切换到连接的源

手动。

前面板上有一个微型USB连接器,可用于更新固件。还提供RS232端口

在封底侧。 LK9可以由本地电源供电或由远程接收器供电的POC,

如果没有本地电源,则有一个额外的24V电源输出。


特征

●HDMI1.4,HDCP1.4符合

●HDBaseTTM值技术

●使用私人拥有DDC仿真技术,提高了兼容性。

●固件可以通过Micro-USB更新

●支持从480P到4K @的视频分辨率60 4:2:0,支持3D视频。

●使用Cat6 / 6a电缆传输高达131ft / 40m的4K视频,高达230ft / 70m的1080P视频

●未压缩的视频,带宽10.2Gbps

●支持双向IR和RS232控制信号

●支持音频嵌入和反嵌入

●支持音频与视频分开传输,最长可达70m

●双向POC(电缆供电)24V,一个电源可同时为Tx和Rx供电

●双方都支持POC上的关闭开关

●建议使用CAT6 / 6a / 7电缆,电缆70m电阻应小于10 O


面板说明


1.电源指示灯:呈蓝色稳定亮起,变送器已开机;无灯,发射机未通电

2. VGA IN:连接到VGA源

3.音频输入:连接到3.5mm模拟音频,此音频输入将嵌入VGA。

4. IR IN:连接一个IR接收器,从该端口接收的IR信号将通过HDBaseT接收器发送出去

5. RS232:在此处连接串行RS232信号,此RS232数据将传递到HDBaseT接收器。

6. HDBaseT链接指示器:

a)绿色,HDBaseT端口的信号质量好;

b)呈绿色闪烁,HDBaseT端口已断开或未传输信号

c)不亮,没有从HDBaseT端口接收到信号

7. VGA指示灯:

a)稳定的绿色,已连接VGA信号源

b)不亮,没有连接VGA信号源或VGA信号。

8.选择按钮:用于在不同的输入之间切换。

9.服务:通过微型USB端口进行固件更新。

10.红外输出:连接一个红外发射器,从HDBaseT接收器接收触发的红外信号

11. DP指示器:

a)稳定的绿色,已连接DP信号源

b)不亮,没有连接DP信号源或DP信号。

12. DP IN:在此处连接到DP信号源。 Mac,PC,笔记本电脑。

13. HDMI指示灯:

a)稳定的绿色,已连接HDMI源

b)没有灯光,没有连接HDMI源或没有HDMI信号。

14. HDMI IN:在此处连接HDMI源。蓝光播放器,电缆盒等



1. HDBT OUT:从此处将cat6 / 6a电缆连接到RX-DV70EA接收器,它可以接收POC电源,不提供POC电源输出。

2. RS232:此处的RS232用于控制墙板,如开关,分辨率和图像调整。

3.电源:此处电源输入和输出,中间引脚为GND,左侧为24V,右侧为24V。


连接与安装

注意:安装时墙板,请勿遮盖通风孔。这样做可能会损坏产品和/或其周围区域,并使保修无效。


EDID和音频选择

D1

D2

D3

D4

说明

0

0



自动EDID

0

1



1080P / PCM

1

0



4K @ 60 4:2:0 / PCM

1

1



用户EDID

TX插入

(音频)

0


DVI输入(音频)

1


音频输入

RX提取

(音频)


0

音频输入


1

DVI输入(音频)

红外(IR)分布

HDBaseT产品的EX系列包括用于控制和路由IR的多个选项。

红外发射器-包括


视频分辨率

视频

4096x2160 @ 24/25/30/50*/ 60赫兹*,3840x2160 @ 24/25/30/50*/ 60赫兹*(UHD),2048x1080p,1080p @ 23.98 / 24/25 / 29.97 / 30/50 / 59.94 / 60Hz,1080i @ 50 / 59.94 / 60Hz,720p @ 50 / 59.94 / 60Hz,576p,576i,480p,480i

维萨

2560x2048、2560x1600、2048x1536、1920x1200、1680x1050、1600x1200、1600x900、1440x900、1400x1050、1366x768、1360x768、1280x1024、1280x800、1280x768、1152x768、1024x768、800x600、640x480

色彩空间

YCbCr,RGB

色度二次采样

4:4:4、4:2:2、4:2:0(仅限UHD)

颜色深度

8位,10位,12位

音讯

格式

PCM 2Ch,LPCM 5.1,LPCM 7.1,Dolby Digital,DTS 5.1,Dolby Digital Plus,Dolby TrueHD,DTS-HD主音频,Dolby Atmos

采样率

32kHz,44.1kHz,48kHz,88.2kHz,96kHz,176.4kHz,192kHz

比特率

最高24位

距离

Cat5e / 6 @ 4K

高达115ft / 35m

Cat6a / 7 @ 4K

高达130ft / 40m

Cat5e / 6 @ 1080p

高达197ft / 60m

Cat6a / 7 @ 1080p

高达230ft / 70m

HDMI 4K

高达15ft / 5m

HDMI 1080p

高达30ft / 10m

信号


带宽

10.2Gbps的

CEC

HDCP

符合HDCP2.2

温度

操作

32ºF〜122ºF或0〜50

存储

-4ºF〜140ºF或-20〜60

湿度

20〜90%无凝结

功率

消费

一对10.8W

供应

输入:AC100-240V 50 / 60Hz,输出:DC24V 0.75A

其他

尺寸高x宽x深

157x75x21mm

重量

250克

资质认证

电源

CE,FCC,UL,RoHS,CCC

产品

CE,FCC
